Ideen für (magnetischen) DDU Mount gesucht
Moin,
wie würdet ihr hier ein DDU montieren? Idealerweise wäre magnetisch um dieses bei Bedarf schnell zu entfernen. Der DDU Mount von Grid war leider nichts und ein erneuter Versuch damit würde nicht gut ausgehen.
Bin gespannt ob jemand eine Idee hat.
33 Replies
automatic-azure•2mo ago
Mag link Scheibe und magicarm find ich ok für mich. Weiß aber nicht was dein dash wiegt.
automatic-azure•2mo ago
sensitive-blue•2mo ago
Glaube ne einfachere und bessere Alternative gibts für Motion nicht. MagSafe ist bombenfest
Hast du Links dazu und ggf mehr Fotos? 🙂
sensitive-blue•2mo ago
https://discord.com/channels/170289352604254217/411210303058083851/1428766175268962448
da hatten wir darüber gesprochen
Gibt es dafür passende Nutensteine? Bin noch unsicher ob das stabil genug ist.
sensitive-blue•2mo ago
für den magic arm? ich hab den mit der klemme fest. die hat schon kraft. nutensteine direkt gibt es nicht, aber adapter. die gewinde in dem magicarm sind kamera gewinde. also dieses 3/4" oder was der scheiß is.
Die Klemme geht weiter genug auf für ein 40er Profil? Dachte eine Schraube sei ggf fester. Aber notfalls mal testen.
Nur muss man dann eben einen MagSafe-Ring ans DDU kleben aber den kriegt man ja wieder ab.
Alternativ wäre ein RAM Mount. Mal sehen was es wird und bisschen probieren. Danke bis hierhin an euch! 🙂
sensitive-blue•2mo ago

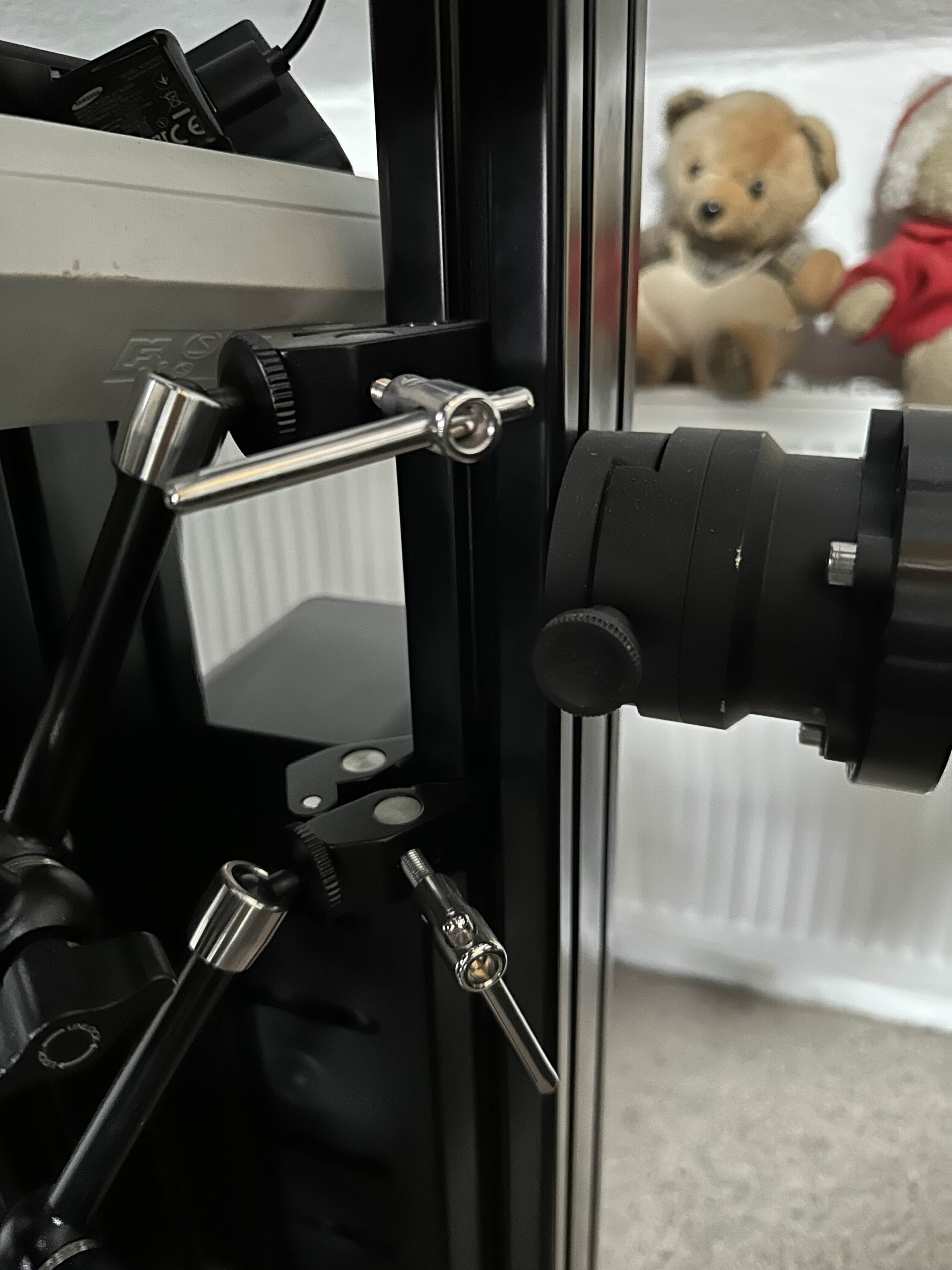

Schicke dir gleich n Foto wie ich das hab
sensitive-blue•2mo ago
Danke. Habe mal ein wenig zum testen bei Amazon bestellt. 🙂
sensitive-blue•2mo ago
😅 👍
Die Arme sind wirklich schon stabil, wie es beim Motion aussieht weiß ich natürlich nicht. Gibt den übrigens auch noch ne Nummer kleiner, das wäre wahrscheinlich besser für Motion falls es irgendwie passt
kleiner = kürzer? Habe 5 und 10" bestellt, mal sehen 😄
sensitive-blue•2mo ago
kürzer genau. ich hab die 10" dinger
automatic-azure•2mo ago
Man könnte ja sogar 2 Magic Arme nehmen und zwei MagSafe scheiben. Ich hab meine Klemme auf ein 40mm Profil geklemmt die gehen sehr weit auf.
Ja dachte ich auch schon, dann sollte es bombenfest sein. 😄
Der kurze Smallrig-Mount ist leider definitiv zu kurz und auch den längeren kriege ich nicht gescheit montiert. Auch würde mich optisch triggern, dass der dann von der Seite kommt. 😄 Hat jemand eine Idee?

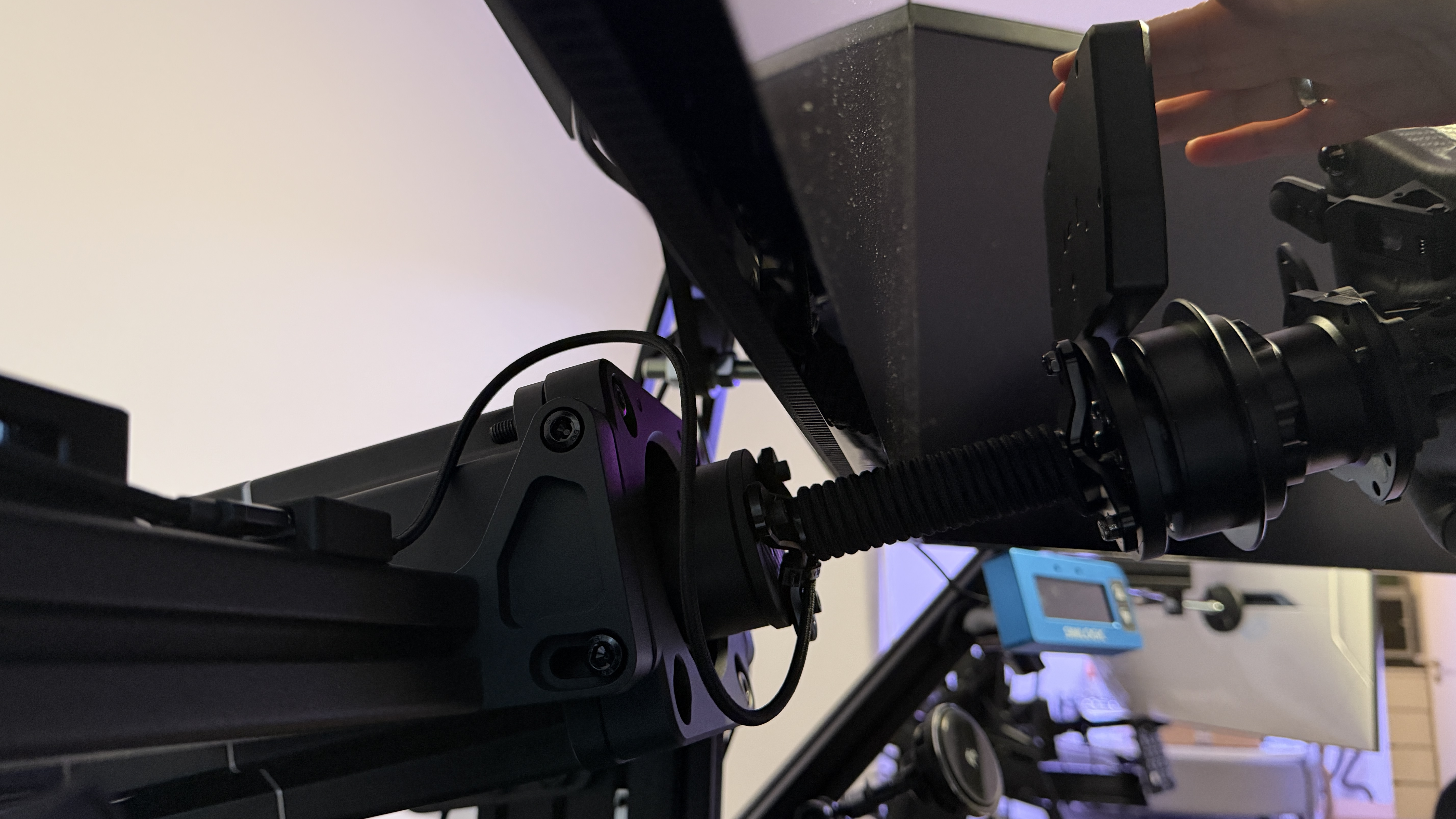

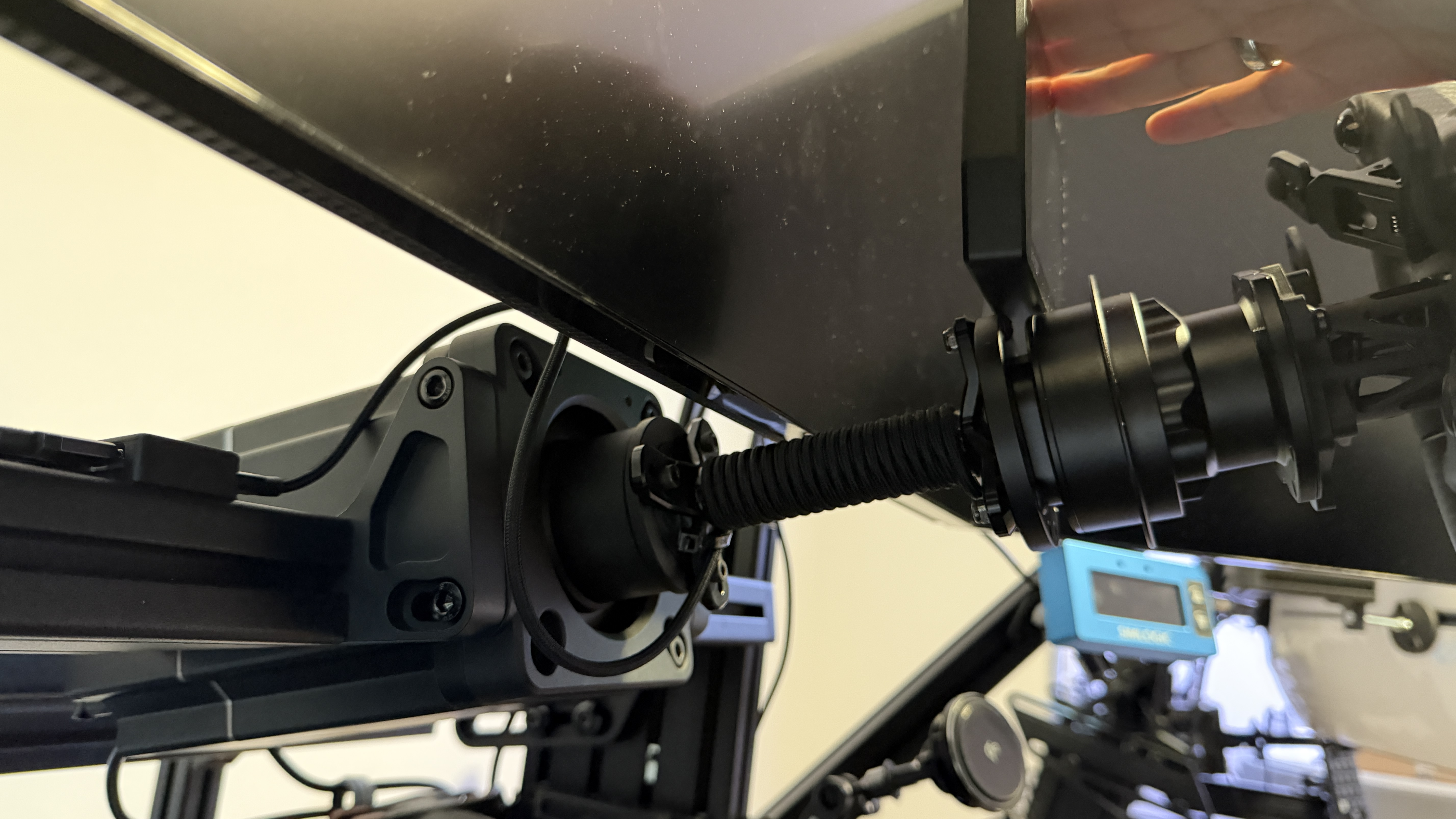

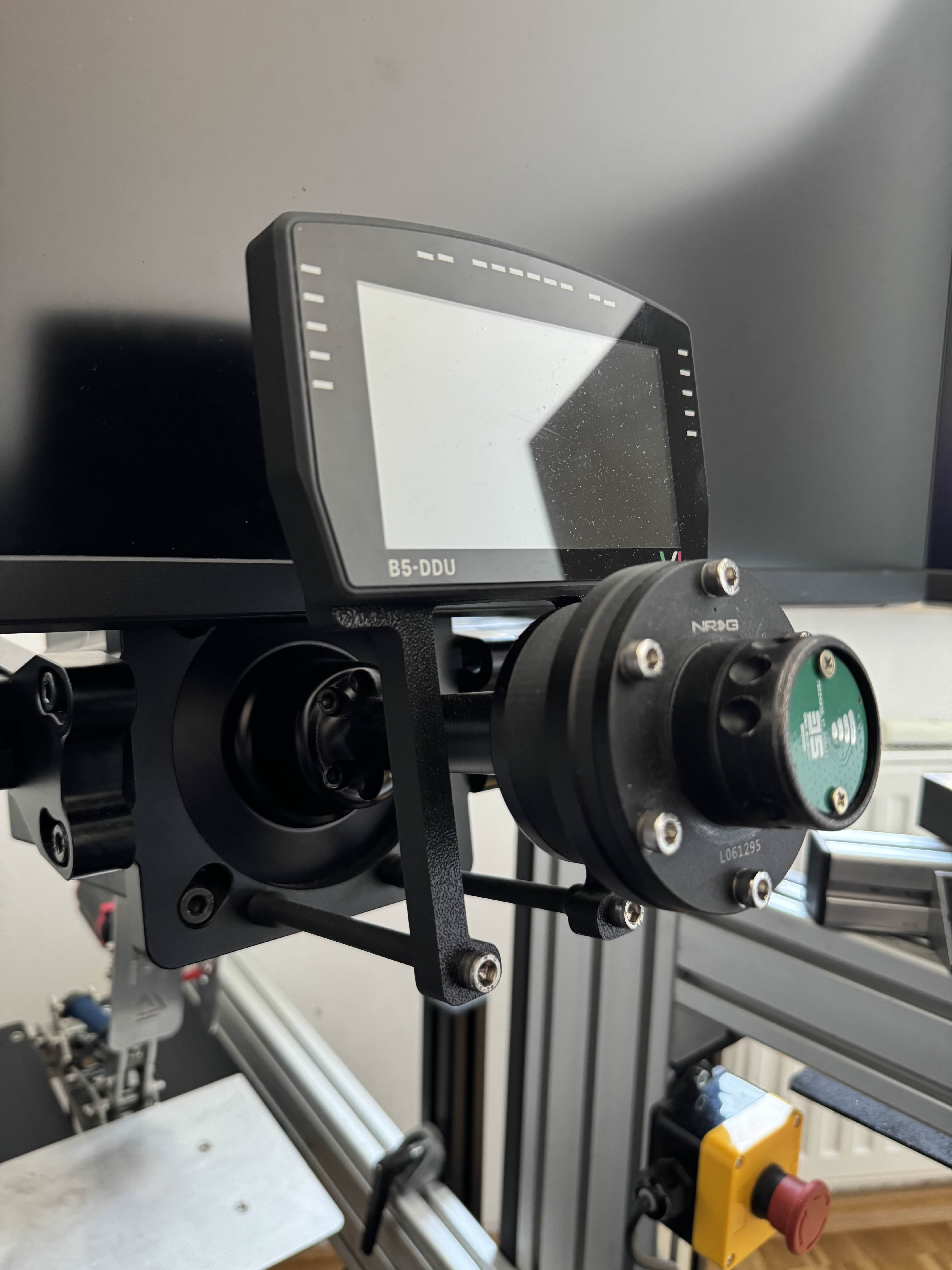

Anbei Fotos der Situation und wo das DDU ungefähr sitzen soll (natürlich ein wenig höher 😄 ). Das DDU hat hinten einen magnetischen Mount den ich bei Bedarf aber abnehmen kann, darunter wäre auch ein Gewinde zur Verschraubung vorhanden.
adverse-sapphire•2mo ago
Da diese ganzen DDU mounts schon ordentliche hebelkräfte abbekommen wenn das n bisschen wackelt wäre ich mittlerweile wohl bei der Lösung von der Base aus mit Profilen nach vorne zu kommen und da dann mitm Winkel/3D Druck Teil dran zu gehen.

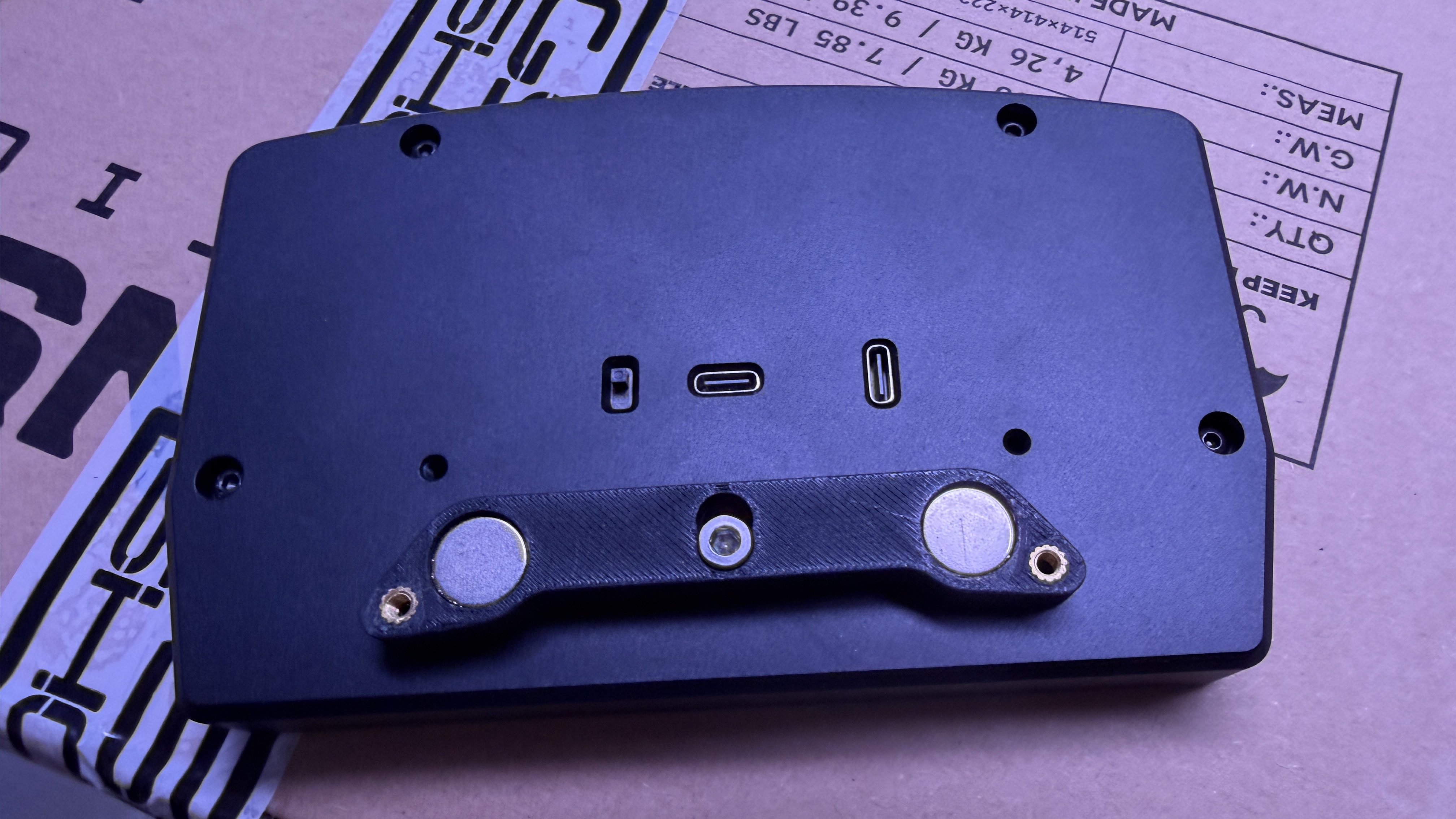

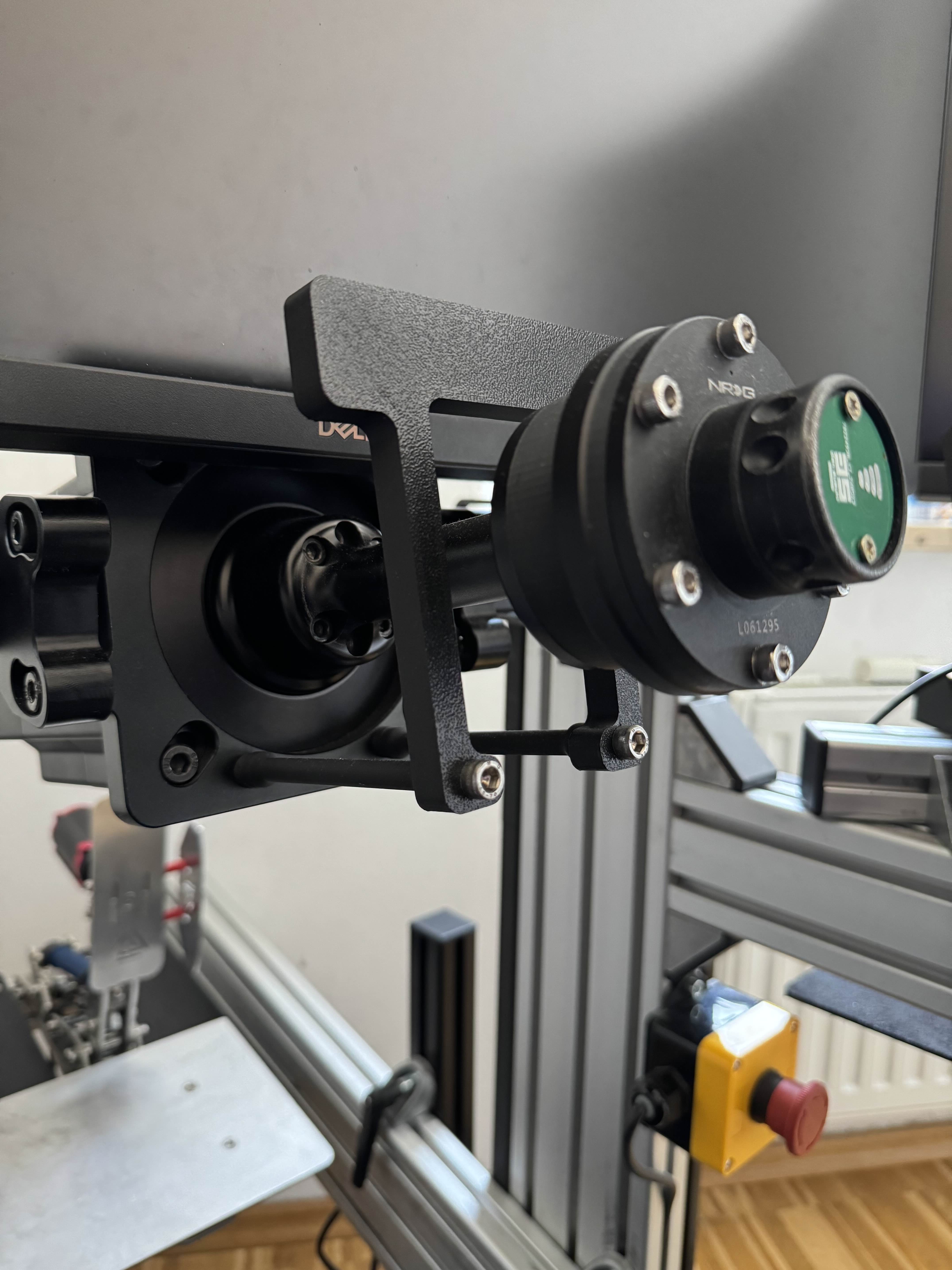

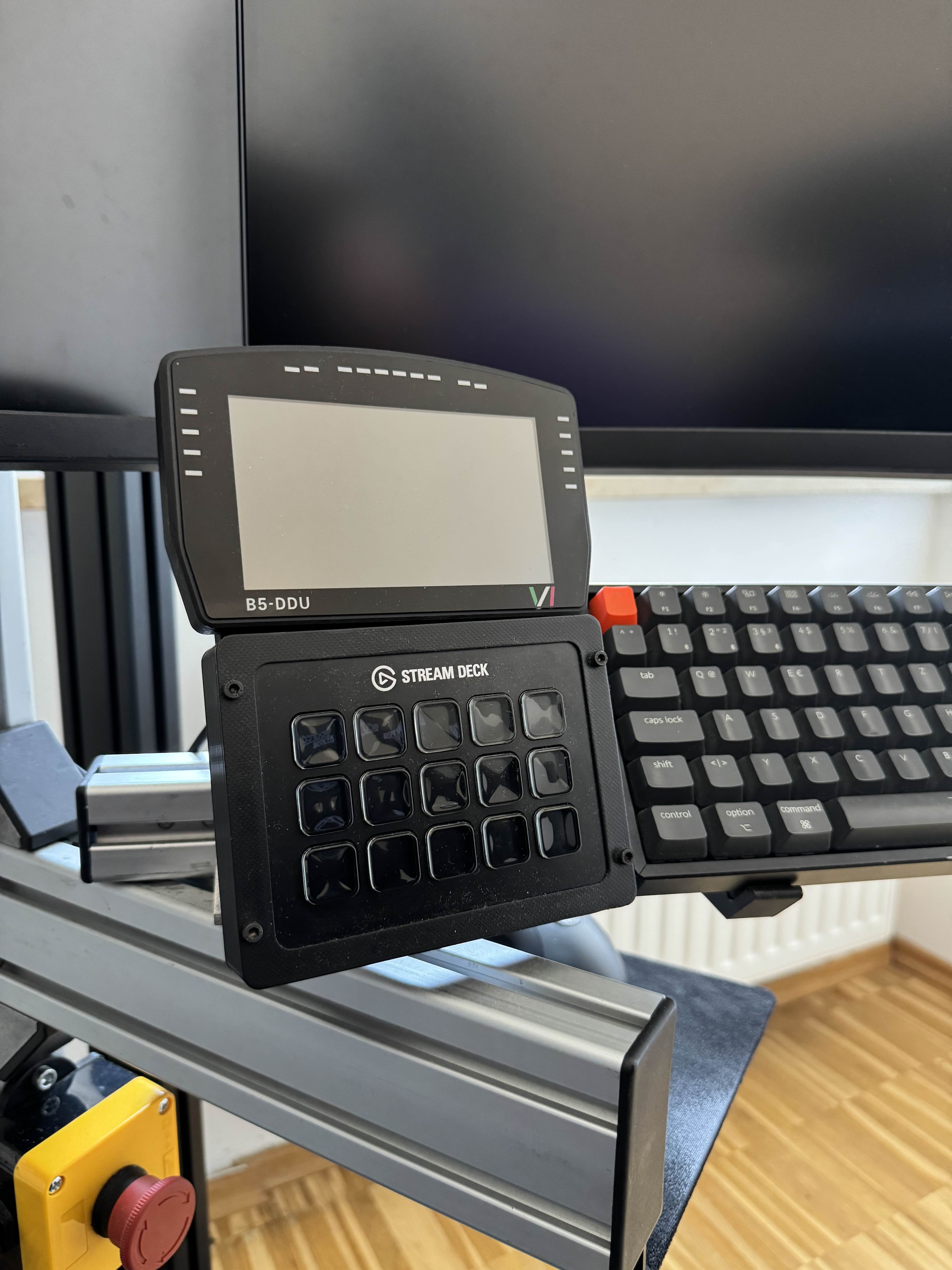

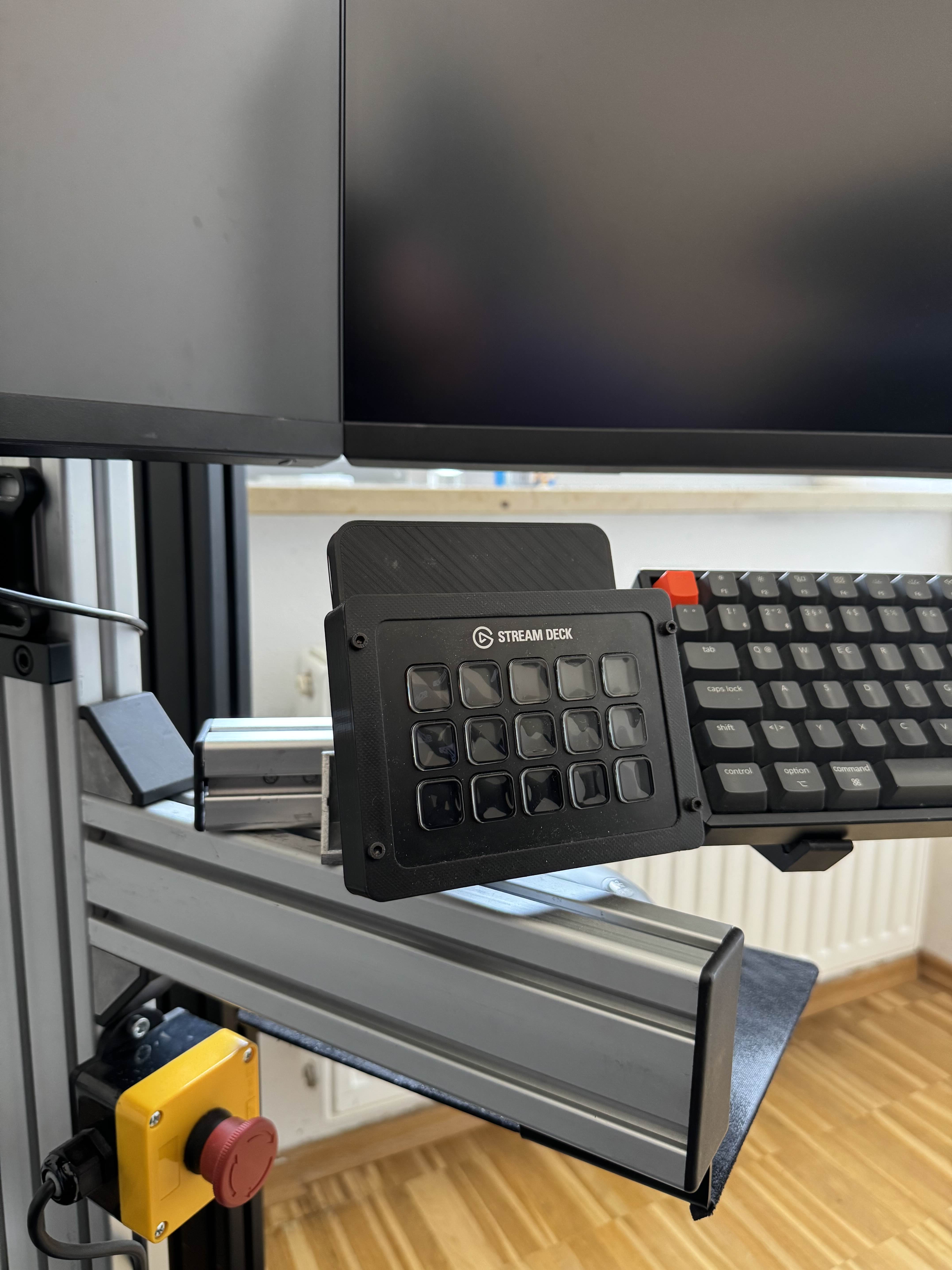

Hab das ganze so gelöst, das der Mount vor dem Monitor und über dem StreamDeck Magnete enthält. In der DDU habe ich auch Magnete integriert.
Kannst du die Dateien teilen? Schaut gut aus. 🙂
Die Dateien müsste ich noch haben, schaue ich heute Nachmittag/Abend nach.
adverse-sapphire•2mo ago
Das ist eine sehr hübsche Lösung. :pepeOK:
Den Spacer am besten stehend drucken (ggf. noch die höhe/länge der Spacer im Slicer anpassen).

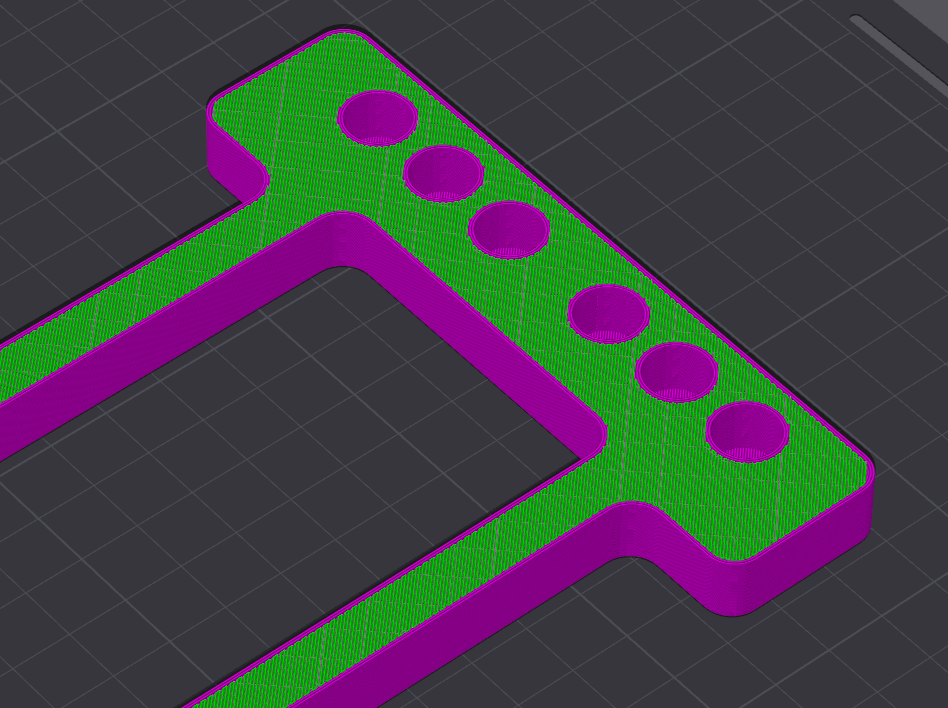

Bei der DDU Halterung markiert ein kl. X die Rückseite welche auf das Druckbett kommt, im Slicer einfach eine Pause einfügen an der letzten Schicht bevor die "Decke" gedruckt wird (siehe Screenshot), Magnete einsetzen (auf die Ausrichtung achten) und fertig drucken lassen.
Super. Teste ich bei Gelegenheit. Danke dir!
Welche Magnete sind das vom Typ?
N52? @HansOlsen
Hi Julian,
sorry, hatte die Nachfrage zu den Magneten total übersehen ohne Ping 🫣
Ich habe diese Magnete verwendet:
https://www.amazon.de/dp/B06X977K8L?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_2&th=1
Magenesis 52 Stück Neodym Magnete 10x2mm Mini Magnete Extrem Stark...
Beschreibung der Magneten:50 Neodym Magnete mit hoher Haftkraft.Für Whiteboards oder Pinnwand.Eigenschaften:50 Magneten pro Lieferung10 mm Durchmesser, 2 mm dickbis zu 1,8 kg Klebkraftaxially magnetisiert durch 2 mmMaterial: Nickel-BeschichtungForm: Disc MagnetHitzebeständig bis 80 °CAchtung für ...
Alles gut und vielen lieben Dank! 🙂
Die 10x2mm Magnete hast einfach gestackt oder? Also 5 aufeinander dann? Oder wie hast es gemacht?
Moin 👋🏻 ja genau, einfach so viele übereinander stacken wie „stark“ es gewünscht ist.
Vielen Dank! Ist bestellt und Di/Mi kommt eine neue DDU die dort montiert werden soll.
welche ddu wird es?

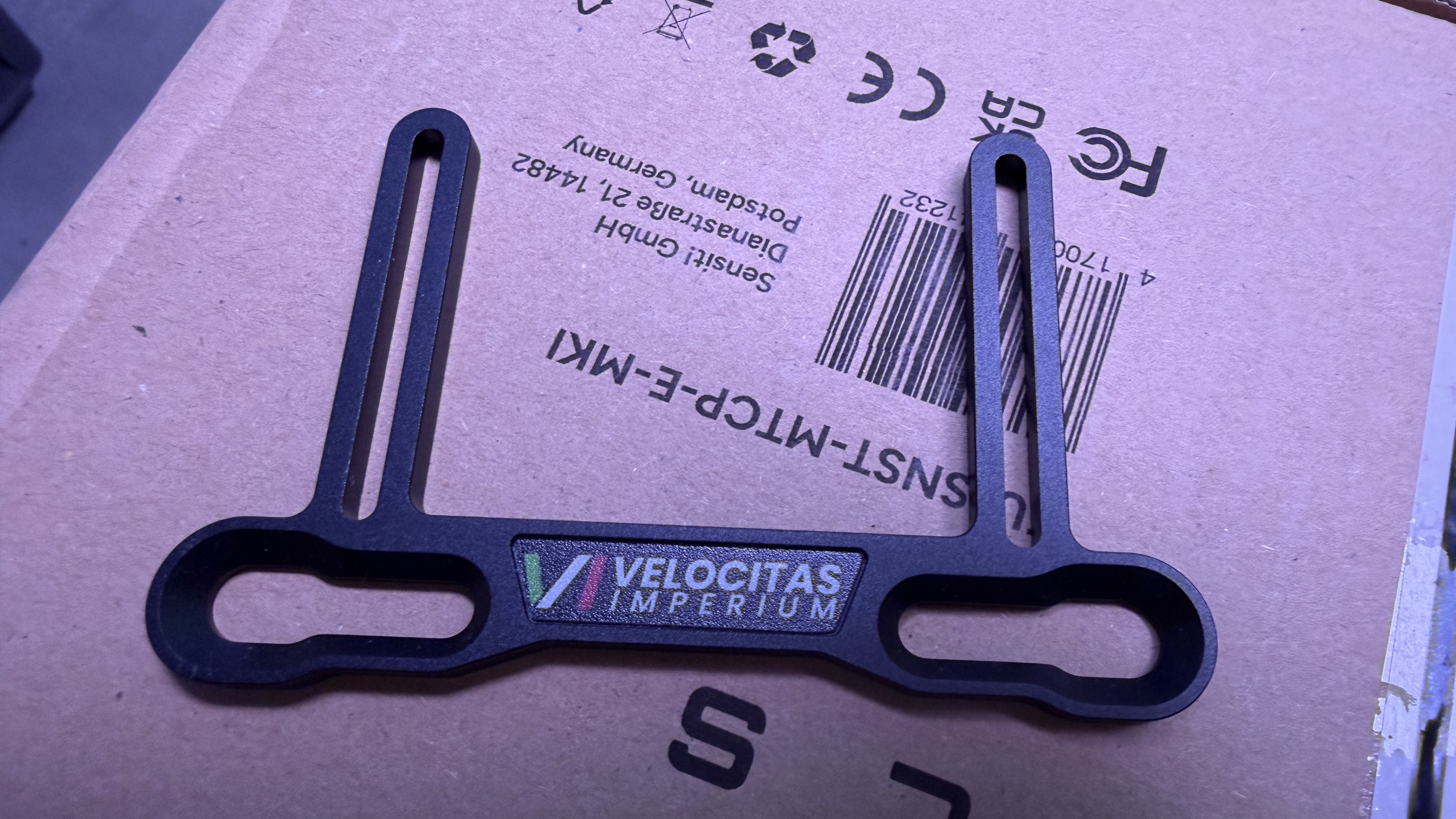

https://velocitasimperium.com/products/p8w-ddu finde das Format ganz geil weil es auch nicht so viel in der Höhe vom Bildschirm verdeckt.
Velocitas Imperium
P8W-DDU Simracing Dashboard (DDU)
P8W-DDU Sim Racing Dashboard with 7.84" VoCore screen and 24 RGB LEDs.. Compatible with Simucube 2, VRS, Simagic, Fanatec, and Moza Direct Drive motors. Simhub ready.
wollte das auch holen aber als diy, das glas ist aber immoment nicht lieferbar

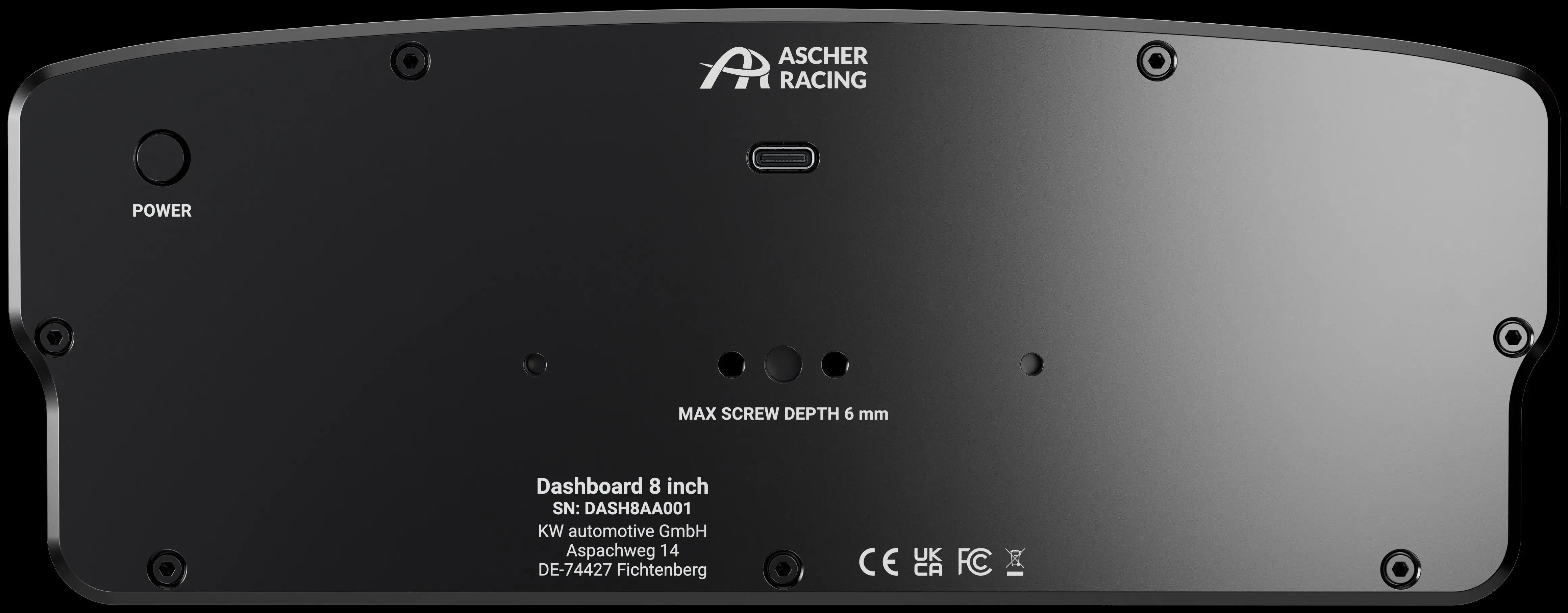

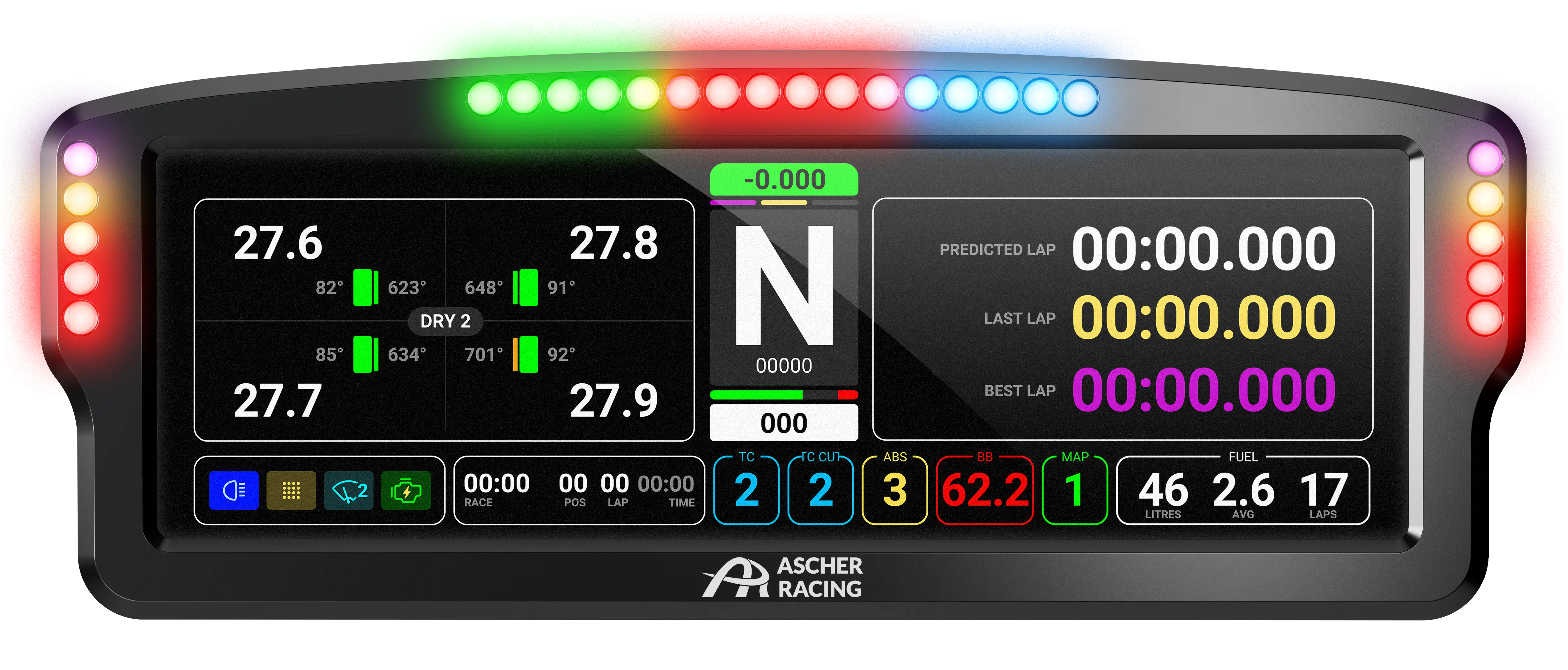

Ah okay. Ja ich bin gespannt, sollte morgen ankommen. Alternativ gibt es ja (demnächst) noch die Option von Ascher. Aber eben kein DIY.
GermanSimRacing
8“ Dashboard
Bildschirmgröße 8“ mit hoher Auflösung 26x RGB-LEDs (16 Mio. Farben) Offizielle SimHub-Integration 16bit Farben, 350 lm Helligkeit Touch Bedienung möglich Kleinstmögliche Abmessungen (18mm breit) inkl. Carbon Halterung (Fanatec, Simucube 1 / 2...) LEDsInsgesamt 26 LEDs. Damit Du alles im Blick hast haben wir 16 Dioden
alles gut aber nicht für den kurs
🙂
